Установка стрелок

Стрелки сажаются на соосные валы разных диаметров. Самый широкий - часовой, поменьше - минутный, а на тонкий стержень в центре устанавливается секундная стрелка. Снаружи валы окружены втулкой с резьбой.

Схема минутника и втулки

длина выступа минутного триба - минутника (на рис. - А
длина резьбовой части (на рис. - B).
Необходимый диаметр отверстия в изделии под резьбовую часть - 8 мм.



Резиновая уплотнительная прокладка, шайба, гайка (поставляется не во всех комплектациях)

Резиновая прокладка - важный элемент крепежа. Она не только улучшает фиксацию механизма, но и гасит звуковые колебания, что особо важно для тонких циферблатов, способных усиливать звук по принципу мембраны.

Резиновая уплотнительная прокладка механизма настенных часов Гайка и шайба механизма для часов

Подвесная петля

В комплекте с механизмом поставляется металлическая подвесная петля.

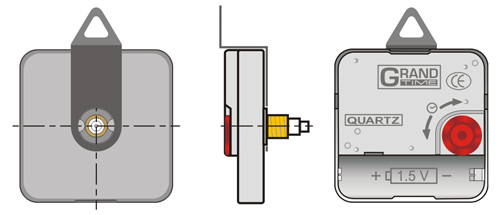

Схема сборки

Порядок: механизм, петля, резиновая шайба-прокладка, циферблат, металлическая шайба, гайка, стрелки.
